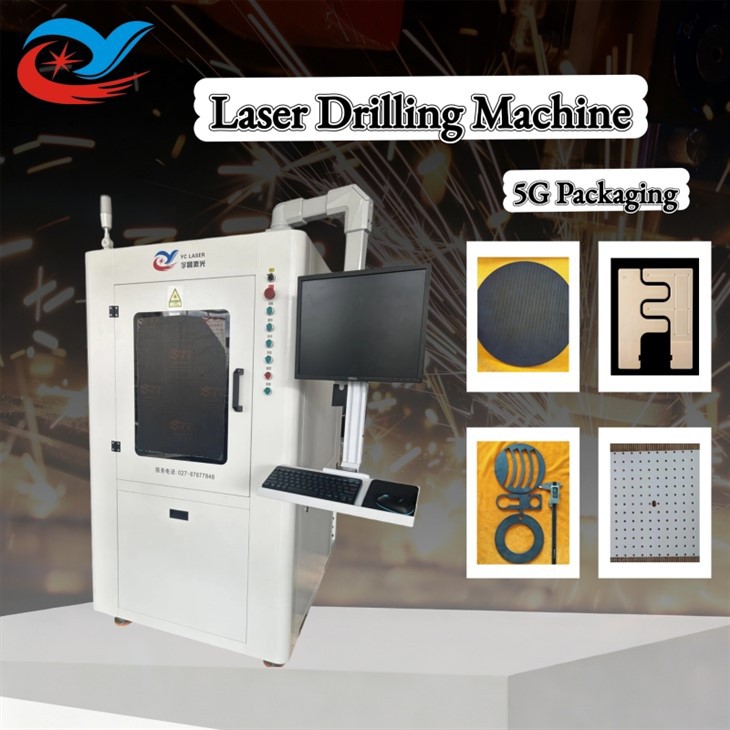

תֵאוּר

לייזר סיב ננו-שניות בעל ביצועים גבוהים-מבטיח קידוח מיקרו- מדויק של חורים, חיתוך קווי מתאר וסימון קבוע על אריזות קרמיקה.
תאימות חומרים

ניטריד אלומיניום, קרמיקה מתכתית ומצעי מוליכות-תרמית- גבוהים הקשורים אליהם
יתרונות מרכזיים
- דיוק מיקום ברמת מיקרון- ±5 מיקרון
- עובי חיתוך 0.2-5 מ"מ עם חיתוך קצה מינימלי (<30 μm)
- קידוח וקווי מתאר-במהירות גבוהה לייצור ניתן להרחבה
- תומך דרך-חור ומעברים עיוורים עם בקרת עומק של ±10 מיקרומטר
- סימון לייזר קבוע וברור לעקיבות המוצר

מבוא ציוד

עיצוב מכאני ובקרה:פלטפורמת דיוק מבוססת-שיש, מבנה מסגרת-הנעה כפולה-קשיחה, מנוע ליניארי ריחוף מגנטי, סולם סורג ברזולוציה של 0.5 מיקרומטר גבוה-, מערכת CNC סגורה- לחלוטין
ביצועים:דיוק-גבוה במיוחד, תגובה דינמית מהירה, תחזוקה מינימלית, יציבות תפעולית-ארוכת טווח
כוח לייזר:150–1000 W (אופציונלי)
תכונות תפעוליות:תומך במערכים מיקרו-חורים, דרך הארקה RF, חיתוך חללים וסימון על משטחי AlN

נתונים טכניים

פָּרִיט	פָּרָמֶטֶר
אורך גל לייזר	1060-1080 ננומטר
כוח פלט לייזר	150W-1000W (אופציונלי)
טווח חיתוך מקסימלי	300*400 מ"מ
עובי חיתוך	0.2-5 מ"מ (תלוי בחומר)
דיוק של מיקום חוזר של ציר X/Y	±5μm
מהירות עיבוד	0-2000 מ"מ לדקה
מהירות מרחק מקסימלית	50 מ' לדקה
דיוק בעיבוד שבבי	±0.01-0.02 מ"מ
דיוק שולחן עבודה	פחות או שווה ל-0.015 מ"מ
מצב שידור	מנוע לינארי מיובא +0.1 סרגל סריג מיקרומטר
כוח מכונה שלם (ללא מאוורר)	פחות או שווה ל-5KW
משקל כולל של כל המכונה	בערך 1200 ק"ג
ממד חיצוני (אורך * רוחב * גובה)	115015001850 מ"מ (לעיון)

1. ייצור מערך דרך תרמי

קידוח דרך תרמית של 80-300 מיקרומטר עבור GaN PAs ושבבים אחרים

עיוור ודרך עם בקרת עומק של ±10 מיקרומטר

מותאם לפיזור חום תחתון

2. RF הארקה ומיגון Vias

ייצור הארקה באמצעות מערכים וקירות מיגונים במסננים ו-ASMs

קירות אחידים להארקת RF יציבות וציפוי אלקטרו

3. צורת חבילה וחיתוך חלל

חיתוך קווי מתאר חיצוניים וחללים פנימיים של חבילות AlN

טכנולוגיית חיתוך שכבתית מפחיתה סתתים בקצה (<30 μm)

4. סימון וזיהוי

קודי QR קבועים, מספרי אצווה וסימון מיקום שבבים לעקיבות המוצר

בקרת איכות

שירות לאחר-מכירה

ש 1: האם המכונה יכולה להתמודד עם חבילות 5G עיוור ודרך דרך?

A1: כן, הוא תומך במעברים בקוטר 80-300 מיקרומטר עם דיוק עומק של ±10 מיקרומטר.

ש 2: האם זה תומך בחיתוך חלל וקווי מתאר?

ת2: כן, טכנולוגיית חיתוך בשכבות מבטיחה-עיצוב מתאר קרמי באיכות גבוהה עם שיבוץ קצה מינימלי.

ש 3: האם זה יכול לבצע סימון לייזר לעקיבות המוצר?

ת3: כן, ניתן ליישם קודי QR קבועים, מספרי אצווה וסימוני מיקום שבבים על משטחי AlN.

ש 4: האם כוח הלייזר מתכוונן עבור סולמות ייצור שונים?

A4: כן, זמינות אפשרויות של 150–1000 W כדי להתאים לעובי אריזה ולדרישות ייצור שונות.
