תֵאוּר

לייזר סיב- בעל ביצועים גבוהים עם איכות קרן מעולה, עיצוב קומפקטי ויעילות המרה פוטו-אלקטרית גבוהה. פתרון חיתוך לייזר-בדיוק גבוה עבור רכיבי ייצור מוליכים למחצהts. חומרים תואמים: אלומינה, סיליקון ניטריד, זירקוניה, קרמיקה מרוכבת, מתכות מיוחדות וחומרים היברידיים.
יתרונות מרכזיים
- בקרה עצמאית- מלאה בשרשרת לאבטחת איכות ומשלוח מהיר יותר ב-20-30%.
- פתרונות טכניים הניתנים להתאמה אישית למו"פ, ייצור ועיבוד
- טכנולוגיות ליבה קנייניות: עיצוב קרן, מיקום-בדיוק גבוה, יעילות גבוהה וצריכת אנרגיה נמוכה
- שירות מחזור חיים מלא: תמיכה טכנית 24/7, הדרכה ואופטימיזציה של תהליכים
- אימות תהליכים: בדיקת חומר נכנס, עיבוד לדוגמה ומאגר פרמטרים

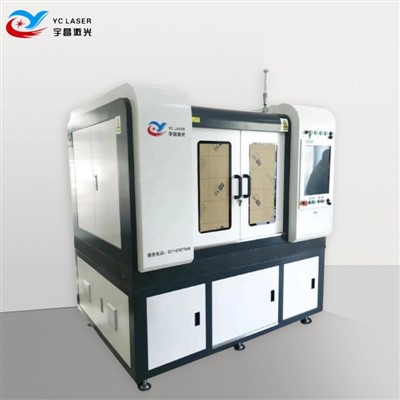

מבוא ציוד

עיצוב מכאני ובקרה:

מנוע ליניארי מיובא בריחוף מגנטי

סרגל סורג דיוק בגובה 0.5 מיקרומטר-

מערכת CNC של אוטובוס-סגור לחלוטין

מהירות תגובה מהירה, דיוק גבוה, תחזוקה נמוכה

כוח לייזר:עד 1000W (אופציונלי)

תכונות תוכנה:תומך בייבוא CAD ובקרת תנועה מדויקת לעיבוד מיקרו-תכונות

נתונים טכניים

פָּרִיט	פָּרָמֶטֶר
אורך גל לייזר	1060-1080 ננומטר
כוח פלט לייזר	1000W (אופציונלי)
טווח חיתוך מקסימלי	600*600 מ"מ
עובי חיתוך	0.2-10 מ"מ (תלוי בחומר)
דיוק של מיקום חוזר של ציר X/Y	±5µm
מהירות עיבוד	0-3000 מ"מ לדקה
תאוצה מקסימלית	1.2G
דיוק שולחן עבודה	פחות או שווה ל-0.015 מ"מ
מצב שידור	מנוע ליניארי מיובא +0.1µm סרגל סרגל
כוח מכונה שלם (ללא מאוורר)	פחות או שווה ל-7KW
משקל כולל של כל המכונה	בערך 1800 ק"ג
ממד חיצוני (אורך * רוחב * גובה)	180014701890 מ"מ (לעיון)

1. עיבוד שבבי מדויק של מצע קרמי

מיקרו-מערכי חורים, מיקרו-חריצים ועיצוב קווי מתאר

2. אריזת מוליכים למחצה רכיבים קרמיים

תחריט של פרוסים קרמיים, שרוולי אריזה ורכיבי חיבור

מבטיח יציבות ואמינות של התקני מוליכים למחצה ארוזים

3. רכיבי עזר קרמיים מוליכים למחצה

עיבוד מיקרו- של חורים של בתי חיישן סיליקון ניטריד

שומר על דיוק רכישת אותות גבוה

אפשרויות OEM והתאמה אישית

התאם את מכונת חיתוך הלייזר המדויקת שלך בחופשיות: פורמטי עבודה שונים ורמות כוח לייזר לבחירה.
שדרוג לראשי חיתוך בודדים/כפולים, שולחנות עבודה כפולים עם נתיבים אופטיים כפולים.
הצטיידו במיקום חזותי-בדיוק גבוה ובמערכת טעינה ופריקה אוטומטית מלאה לייצור חכם יותר.

בקרת איכות
