תיאור המוצר
ציוד זה משתמש בלייזרי סיבים מתקדמים לחיתוך וחריצים יעילים של מצעי מתכת כגון מצעי נחושת ואלומיניום, ומספקים פתרון עיבוד מדויק של-עצירה אחת לייצור חומרי מצע בתחומים כגון תקשורת 5G, רכבי אנרגיה חדשים ונורות LED עם הספק גבוה-.
מבוא ציוד

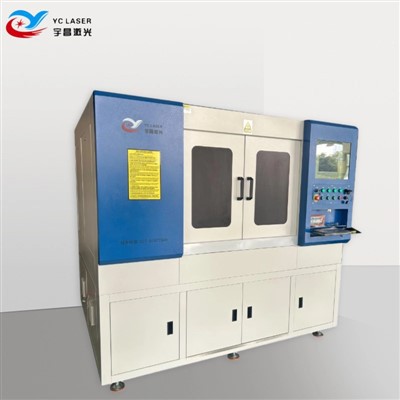

המכונת חיתוך לייזר PCB נחושתמאמצת מבנה סגור משולב של פלטפורמת שיש ומשקוף, בעלי קשיחות מעולה, עמידות בפני זעזועים ויציבות- במהירות גבוהה. הוא מצויד במנוע ליניארי מיובא עם ריחוף מגנטית, סרגל סורג דיוק- ברמת 0.5-מיקרון- ומערכת CNC עם לולאה סגורה לחלוטין, המבטיחה תגובה מהירה, מיקום מדויק ודרישות תחזוקה נמוכות. מומלץ לייצור המוני ביעילות גבוהה, מתאים לחיתוך מהיר של מצעי אלומיניום ופלטות נחושת עבות.
יתרונות
נקודה ממוקדת:
לייזרים סיבים יכולים להגיע לגודל מינימלי של 25 מיקרומטר.
01
מיקוד אוטומטי-:
מיקוד דינמי-בזמן אמת כדי לפצות על אי אחידות במצע.
02
תוכנת חיתוך מקצועית:
מזהה באופן אוטומטי שכבות שונות (שכבת נחושת, שכבת מצע) ומקצה פרמטרים אופטימליים של לייזר.
03
חיתוך קפיצה אינטליגנטי:
מייעל את נתיב החיתוך ומפחית הצטברות חום.
04
איכות חדשנית:
ללא כתמים, ללא פחם, ללא דה למינציה.
05
נתונים טכניים
|
פָּרִיט |
פָּרָמֶטֶר |
|
אורך גל לייזר |
1060-1080 ננומטר |
|
כוח פלט לייזר |
1500W (אופציונלי) |
|
טווח חיתוך מקסימלי |
600*600 מ"מ |
|
דיוק של מיקום חוזר של ציר X/Y |
±5µm |
|
מהירות עיבוד |
0-500 מ"מ לשנייה |
|
תאוצה מקסימלית |
1.2G |
|
דיוק מיקום חזותי של CCD |
±5µm |
|
דיוק שולחן עבודה |
פחות או שווה ל-0.015 מ"מ |
|
מצב שידור |
מנוע ליניארי מיובא +0.5µm סרגל סרגל |
|
כוח מכונה שלם (ללא מאוורר) |
פחות או שווה ל-7KW |
|
משקל כולל של כל המכונה |
בערך 1800 ק"ג |
|
ממד חיצוני (אורך * רוחב * גובה) |
1800*1470*1890 מ"מ (לעיון) |
יישומים
1. ייצור PCB:
משמש בתעשיות PCB שונות על בסיס-נחושת, אלומיניום-וקרמיקה-, מתאים במיוחד לחיתוך לוחות חיזוק מתכת נחושת ואלומיניום במעגלים גמישים של FPC.
2. 3C אלקטרוניקה:
חלקי מתכת דקים-קטנים, מתאימים במיוחד לעיבוד לייזר דו-ממדי לאחר הטבעה ויצירה של מארזי מוצרים דיגיטליים.
3. תעשיות אחרות:
עיבוד מיקרו מדוייק של יריעות מתכת דקות, קרמיקה וסגסוגת.
